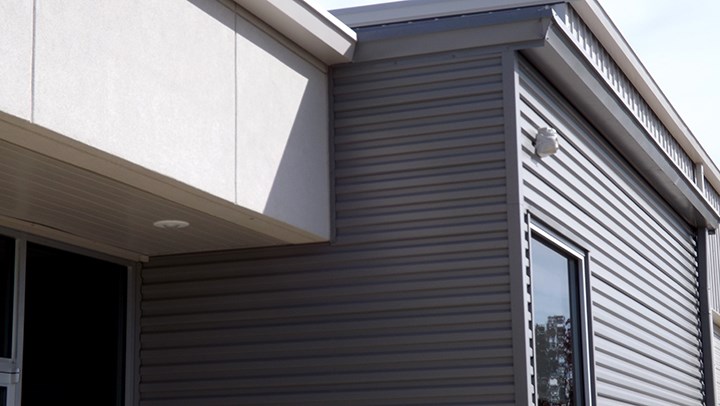

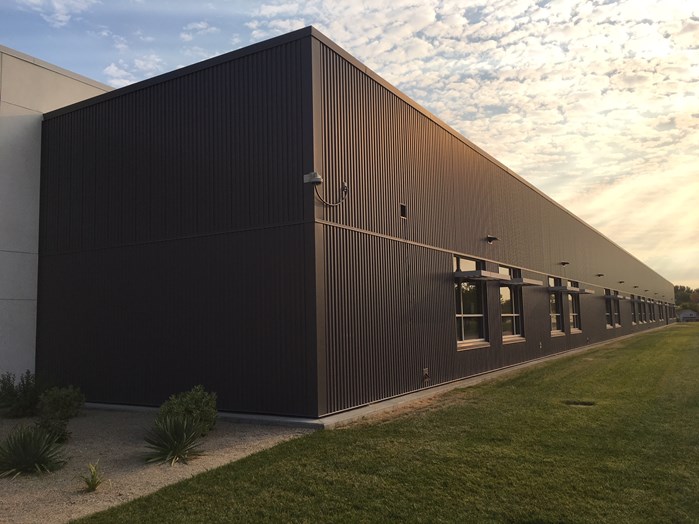

商品信息 MasterLine 16®是一款隐藏式扣件金属墙板，提供了一条有趣的阴影线，增强了墙板的美观性。虽然它主要是为水平应用程序设计的，但也可以垂直安装，以提供杰出的架构设计。面板提供16“的覆盖范围，并在侧面搭接处提供工厂应用的胶泥。面板可以连接到金属螺柱上，带或不带护套，也可以连接到子围梁上。

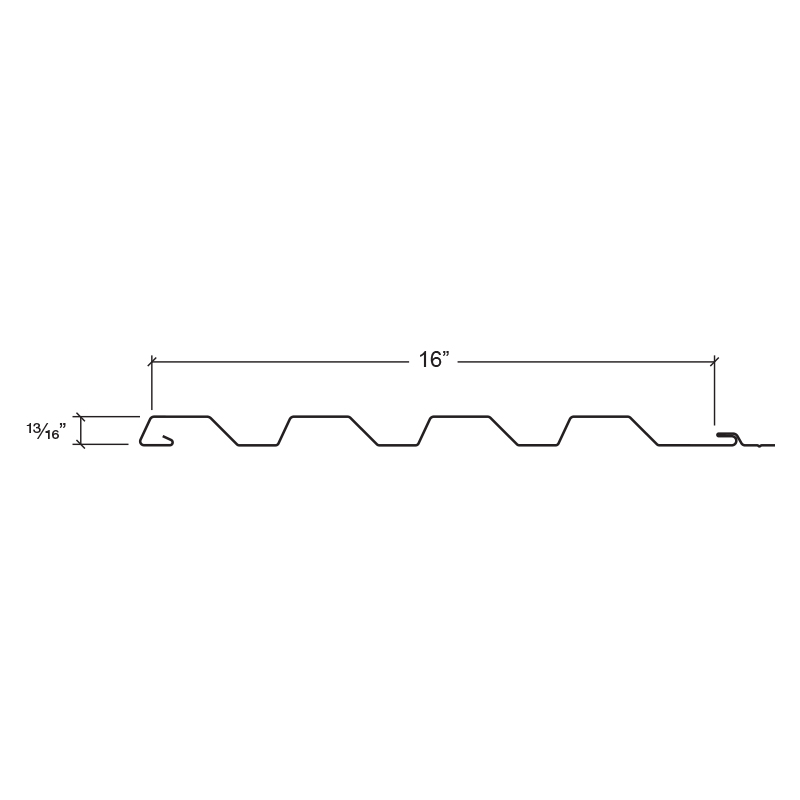

特征 覆盖宽度-16“ 面板附件-隐藏式紧固系统 仪表-24（标准）；22、20、18（可选） 饰面-光滑（标准）；压花（可选；仅限24和22号） 涂层-Galvalume Plus？、Signature？200、Signature？300、Signature？300金属漆
相关文件 商品信息 测试 计算机辅助设计（PDF） 计算机辅助设计（DWG） 商品信息 建筑色彩图 建筑产品目录 环境产品声明卷型钢板MCA Galvalume&Galvalume Plus保修 Signature®200面板保修 Signature®300面板保修 MasterLine 16®数据表 Galvalume涂层规范 MasterLine 16®手册 MasterLine 16®规格 紧固件产品目录 MasterLine 16®提交资料包 西班牙建筑手册 西班牙建筑色彩图 测试 ASTM E 1592-负上拔试验：16英寸。MasterLine 16™24线规负载表 ASTM E 283和331-漏气和渗水测试：MasterLine 16™ 能源之星认证 截面特性-Zee 截面特性-Cee 计算机辅助设计（PDF） 水平 带手工拱腹的耙子 带侧饰板的面板拼接 走道门头 窗头 内角 走道门框 外角 带扁平装饰件的面板拼接 面板终端 垂直 无缺口底座 带缺口的底座 箱形檐沟屋檐 端部搭接 带箱檐装饰的屋檐 走道门头 窗头 内角 走道门框 窗框 外角 女儿墙帽 面板轮廓 带箱边的耙子 窗台或百叶窗台 有手工拱腹的屋檐 带扁平装饰件的面板拼接 面板终端 计算机辅助设计（DWG） 金属螺柱 无缺口底座 带缺口的底座 箱形檐沟屋檐 端部搭接 带箱檐装饰的屋檐 走道门头 窗头 内角 走道门框 窗框 外角 女儿墙帽 面板轮廓 带箱边的耙子 窗台或百叶窗台 带扁平装饰件的面板拼接 带侧饰板的面板拼接 面板终端 有手工拱腹的屋檐 带手工拱腹的耙子
