商品信息 CF建筑隔热墙板，以前被称为eco-FICIENT®Grand V面板，外观平坦，采用隐蔽式紧固系统，提供统一的外观，非常适合高调、垂直的建筑应用。内部皮肤具有浅台面轮廓。可与垂直或水平隔热板组合，以发挥设计创意。

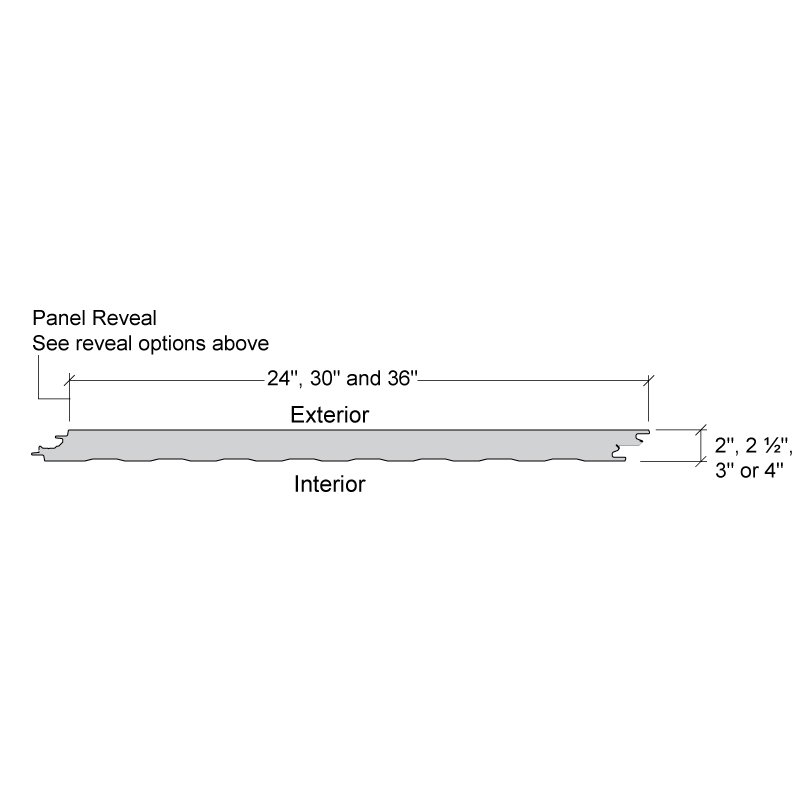

功能特色 宽度-24“，30”，36” 面板附件-隐藏式紧固系统 外部仪表-22 内部仪表-26（标准）；24、22（可选） 外部饰面-灰泥压花 室内装饰-粉刷浮雕，浅台面轮廓 外部涂层-Signature®300，应用饰面 室内涂料-雪屋白（标准）；非标准颜色也可用于此面板 厚度-2“，2 1/2”，3“，4” 长度-8'-0“至32'-0”压花；8'-0“至16'-0”未压花 分隔缝-最多1“分隔缝选项，增量为1/4”或最多3“分隔缝选项，增量为1/2” R值-参考数据表中的图表 U系数-参考数据表中的图表 方向-垂直
相关文件 商品信息 测试 BIM公司 计算机辅助设计（PDF） 计算机辅助设计（DWG） 商品信息 暗装扣件绝缘竖墙CSI规范 Signature®300低光泽涂料规格 建筑宣传册 IMP窗口安装手册 绝缘金属板产品目录 绝缘金属板环境产品声明 绝缘金属面板纹理饰面保修 Galvalume和Galvalume Plus®绝缘金属面板保修 Signature®300绝缘金属面板保修 绝缘金属板色卡 暗装扣件保温墙板安装手册 保温墙板订货单 CF架构数据表 Galvalume涂层规范 IMPs白纸的热性能 紧固件产品目录 绝缘金属板系统白皮书 CF建筑提交包 西班牙绝缘金属板手册 西班牙绝缘金属板色卡 建筑垂直安装手册 测试 ASTM E 1646和1680-空气泄漏和渗水试验：绝缘金属墙板 迈阿密戴德诺亚15-0602.11绝缘金属墙板 CF建筑面板容许荷载表 CF建筑24面板重量表 CF建筑36面板重量表 能源之星认证 CF建筑面板正荷载表 截面特性-Zee 截面特性-Cee BIM公司 MBCI BIM内容 用于渲染的CF建筑BIM图像 CF建筑BIM Revit项目文件 计算机辅助设计（PDF） 水平 模块幕墙顶部底座 幕墙脱离模块顶部底座 带有两件式装饰件的侧柱截面 金属螺柱 墙板底座无缺口 墙板带槽口底座 墙板外角带平装饰 墙板外角带偏移装饰 墙板内角带平面装饰 墙板内角带偏移装饰 壁板夹附件 墙板侧搭 壁板叠缝 带回程腿的墙板侧柱平装饰 带Fab Lok的墙板侧柱平装饰 带回程腿的墙板侧柱偏移装饰 墙板侧柱无回位腿平装饰 不带回程腿的墙板侧壁偏移装饰件 墙板头 带平装饰的墙板窗台 带偏移装饰的墙板窗台 幕墙顶部墙板底座 带有两件式装饰件的侧柱截面 带两件式装饰件的贯穿头部 计算机辅助设计（DWG） 水平 带标准饰边的底座 带挤压饰边的底座 模块幕墙顶部底座 幕墙脱离模块顶部底座 带两件式饰件的贯穿头部（模块上） 带有两件式饰件的贯穿头部（模块外） 金属螺柱 墙板底座无缺口 墙板带槽口底座 墙板外角带平装饰 墙板外角带偏移装饰 墙板内角带平面装饰 墙板内角带偏移装饰 壁板夹附件 墙板侧搭 壁板叠缝 带回程腿的墙板侧柱平装饰 带Fab Lok的墙板侧柱平装饰 带回程腿的墙板侧柱偏移装饰 墙板侧柱无回位腿平装饰 不带回程腿的墙板侧壁偏移装饰件 墙板头 带平装饰的墙板窗台 带偏移装饰的墙板窗台 幕墙顶部墙板底座 带有两件式装饰件的侧柱截面 带两件式装饰件的贯穿头部
