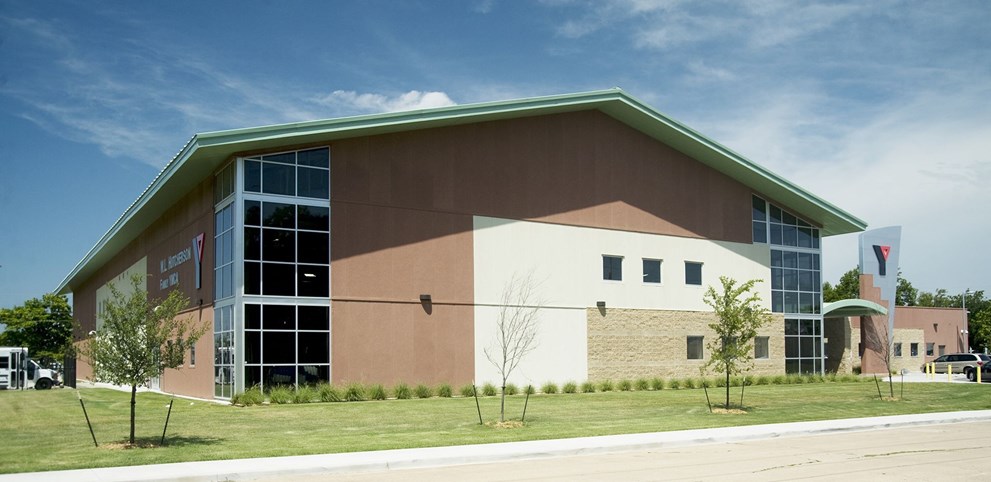

商品信息 有条纹的面板的外部皮肤轮廓有轻微的条纹，使其外观平坦，并在与面板侧面接缝混合时提供线性外观。条纹面板，以前称为eco-FICIENT®Summit panel，是建筑、商业、工业和机构应用的理想选择。横纹板的内表面具有灰泥压花的浅台面轮廓。

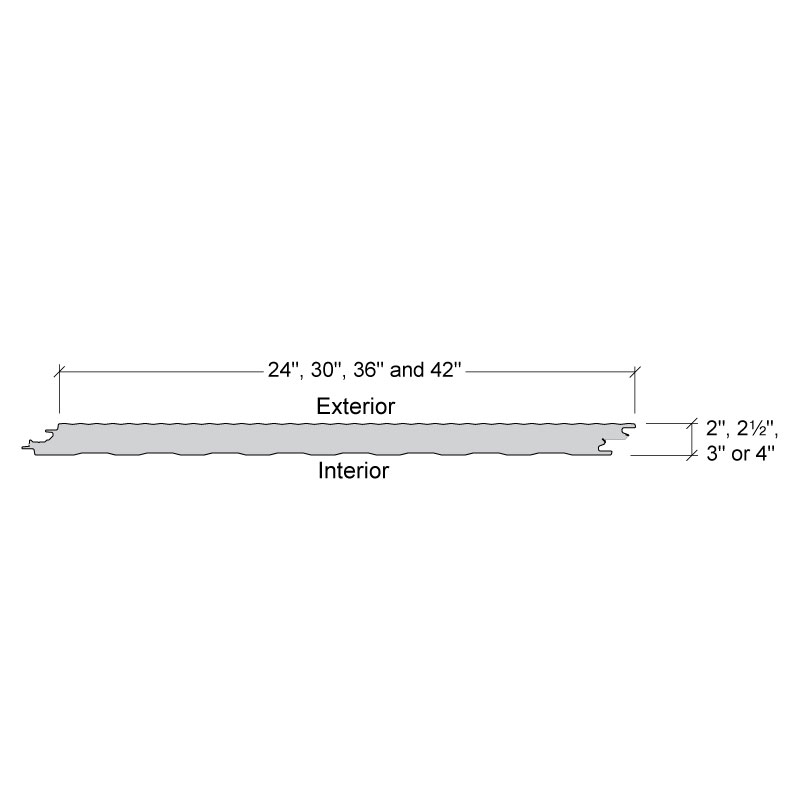

特征 宽度-24“，30”，36“，42” 面板附件-隐藏式紧固系统 外部仪表-24、22 内部仪表-26（标准）；24、22（可选） 外部饰面-灰泥压花 内部饰面-灰泥压花，浅台面轮廓 外部涂层-Signature®200，Signature®300，应用饰面 室内涂料-雪屋白（标准）；非标准颜色也可用于此面板 厚度-2“，2 1/2”，2 3/4“，3”，4” 长度-8'-0“至32'-0”水平压花；8'-0“至16'-0”水平未压花；8'-0“至40'-0”用于24“、30”和36“垂直压花；8'-0“至32'-0”用于垂直压花；8'-0“至16'-0”垂直未压花 R值-参考数据表中的图表 U系数-参考数据表中的图表 方向-垂直或水平 分隔缝-最多1“分隔缝，增量为1/4”
