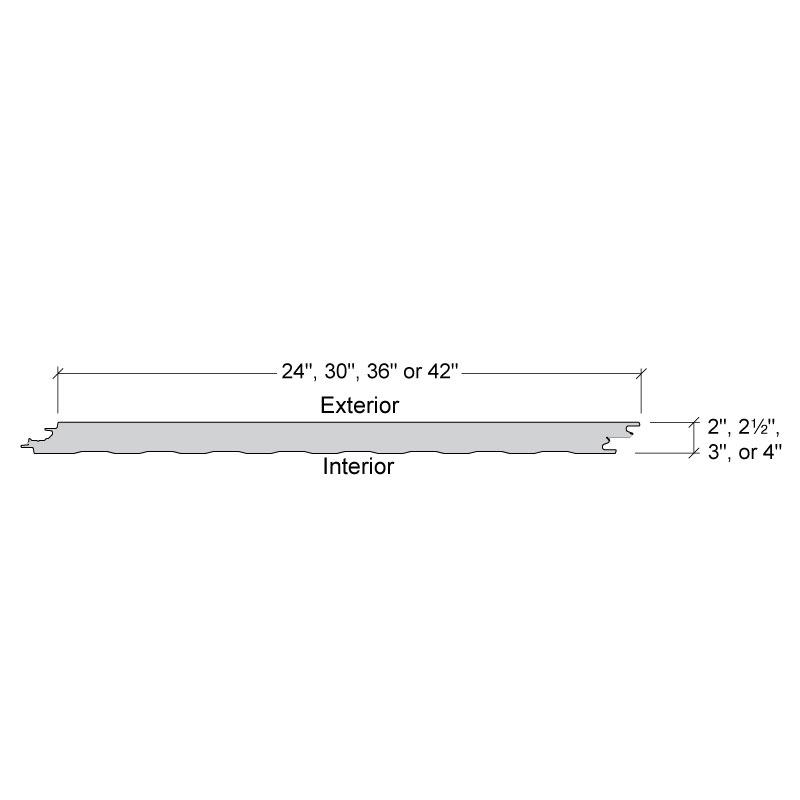

特征 宽度-24“，30”，36“，42” 面板附件-隐藏式紧固系统 外部仪表-24（标准）；22（可选） 内部仪表-26（标准）；24、22（可选） 外部饰面-阿兹特克压花 室内装饰-粉刷浮雕，浅台面轮廓 外部涂层-Signature®200，Signature®300，应用饰面 室内涂料-雪屋白（标准）；非标准颜色也可用于此面板 厚度-2“，2 1/2”，2 3/4“，3”，4” 长度-8'-0“至32'-0”水平无栓钉；8'-0“至40'-0”垂直浮雕 在40°F平均温度下，R值的变化范围为面板厚度的8.5/inch U系数-参考数据表中的图表 方向-垂直或水平 分隔缝-以1/4“、1/2“、3/4”和1“为增量最多3”分隔缝选项
